Dicas de Projeto de Escada: Guia Prático para Arquitetos

1. Normas e Requisitos Legais

Antes de iniciar o cálculo, é essencial consultar a legislação local e normas técnicas. No Brasil, a ABNT NBR 9077:2001 (sobre saídas de emergência) e a NBR 9050:2020 (acessibilidade) são documentos de referência.

Requisitos gerais:

• Altura do piso ao teto: Definir a altura total a ser vencida.

• Inclinação: Recomenda-se um ângulo entre 30° e 37° para conforto e segurança.

• Largura mínima: Depende do uso da escada. Para residências, sugere-se 80 cm ou mais; em espaços públicos, é recomendada uma largura maior, de pelo menos 1,20 m.

• Altura de guarda-corpo: Mínimo de 92 cm para segurança.

2. Componentes da Escada

Os principais elementos de uma escada incluem:

• Pisada: É a superfície horizontal onde se pisa (profundidade do degrau).

• Espelho: É a altura vertical entre dois degraus consecutivos.

• Patamar: É a superfície horizontal que proporciona descanso, especialmente em escadas mais longas.

• Guarda-corpo: Elemento de segurança lateral.

• Corrimão: Apoio essencial para usuários, especialmente para pessoas com mobilidade reduzida.

3. Fórmula de Blondel

A Fórmula de Blondel é amplamente utilizada para determinar a relação ideal entre piso e espelho, garantindo conforto na caminhada:

Onde:

• E: Espelho (altura do degrau);

• P: Piso (profundidade do degrau).

Exemplo: Para um espelho de 18 cm, o piso deve ter entre 27 e 29 cm para atender à fórmula.

Observações importantes:

• Degraus muito altos (espelhos acima de 20 cm) tornam a escada cansativa.

• Degraus muito profundos (pisos acima de 32 cm) podem dificultar o caminhar.

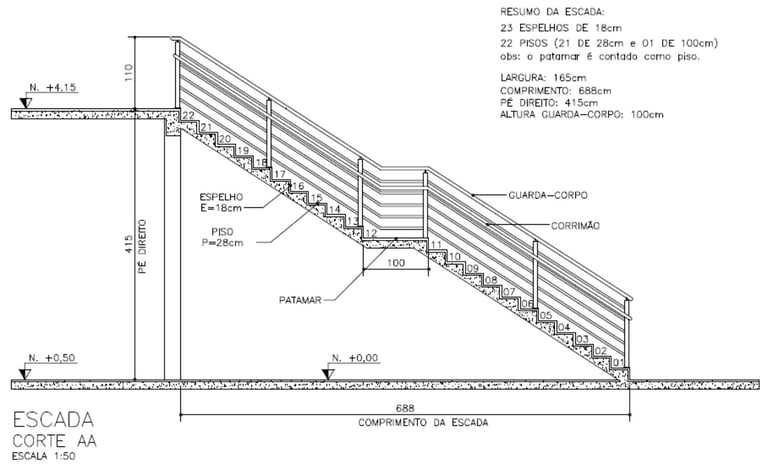

4. Cálculo Prático

Passo 1: Altura Total

Meça a altura entre o piso inferior e o piso superior, incluindo revestimentos. Exemplo: 2,88 m.

Passo 2: Definir Altura do Espelho

Escolha uma altura confortável para o espelho (recomenda-se entre 16 e 18 cm). Divida a altura total pela altura escolhida:

Exemplo: Para uma altura total de 2,88 m e espelho de 18 cm:

Passo 3: Determinar o Piso

Utilize a Fórmula de Blondel para determinar a profundidade ideal do piso.

Passo 4: Comprimento da Escada

Multiplique o número de degraus pela profundidade do piso:

Exemplo: Para 16 degraus com piso de 28 cm:

Passo 5: Inclinação

Verifique o ângulo de inclinação:

5. Materiais e Estética

A escolha dos materiais deve considerar durabilidade, manutenção e harmonia com o estilo arquitetônico do projeto.

Opções de Materiais:

• Concreto armado: Ideal para projetos modernos e duráveis.

• Madeira: Traz aconchego, mas requer manutenção periódica.

• Aço ou ferro: Soluções leves e contemporâneas.

• Vidro: Para um visual leve e sofisticado, embora exija preocupação com segurança.

Iluminação:

• Inclua iluminação embutida nos degraus ou corrimãos para maior segurança e valor estético.

6. Acessibilidade

Projetos de escadas devem considerar a NBR 9050, garantindo inclusão e acessibilidade. Alguns pontos importantes incluem:

• Corrimãos em ambos os lados: Facilitam o uso para pessoas com mobilidade reduzida.

• Patamares adequados: Necessários em mudanças de direção e a cada 3,30 m de altura vencida.

• Complementos: Rampas ou elevadores podem ser necessários para atender a todos os usuários.

7. Exemplos de Projetos Inspiradores

• Escadas flutuantes: Oferecem leveza e modernidade.

• Escadas em espiral: Compactas, mas precisam de cuidados com acessibilidade.

• Escadas integradas: Incorporadas a prateleiras ou armários para otimizar espaços pequenos.

Conclusão

Projetar escadas exige conhecimento técnico e criatividade. Seguir as normas, aplicar princípios ergonômicos e integrar soluções estéticas garante segurança e harmonia no projeto arquitetônico. A escada não é apenas um elemento funcional, mas também uma oportunidade de destacar a identidade do projeto.

Fonte: https://pedreirao.blogspot.com/2012/02/calculo-de-escadas-passo-passo.html
